Base SDC System
Das Rastertropfenzellsystem (SDC) ermöglicht ortsaufgelöste elektrochemische Untersuchungen an großen oder komplexen Probenoberflächen. Als miniaturisierte mobile Messzelle entfällt die Notwendigkeit, die Probenoberflächen vollständig in einen Elektrolyten einzutauchen.
Das Sensolytics Rastertropfenzellsystem (SDC) ist eine vollständig automatisierte Plattform für die ortsaufgelöste elektrochemische Charakterisierung von Oberflächen. Mithilfe einer miniaturisierten Messzelle, die automatisiert über die Probenoberfläche verfahren wird, lassen sich lokale elektrochemische Messungen durchführen, ohne die gesamte Probe in den Elektrolyten einzutauchen. Das System eignet sich sowohl für die materialwissenschaftliche Grundlagenforschung als auch für industrielle Anwendungen an großflächigen oder komplex geformten Proben.
Die Messung erfolgt durch den kontrollierten Kontakt einer speziell entwickelten PMMA-Rastertropfenzelle mit der Probenoberfläche. Der SDC-Kopf bildet eine vollständige mobile elektrochemische Messzelle und integriert Referenzelektrode, Gegenelektrode sowie ein Elektrolytreservoir. Während der automatisierten Annäherung regelt ein integrierter Kraftsensor kontinuierlich die Anpresskraft und gewährleistet dadurch einen zuverlässigen und reproduzierbaren Elektrolytkontakt an jedem Messpunkt. Gleichzeitig werden sowohl die Probenoberfläche als auch die Spitze der Rastertropfenzelle vor mechanischer Beschädigung geschützt.
Reproduzierbarkeit bei der ortsaufgelösten Charakterisierung führt das System nach jeder Messung automatisch einen Reinigungszyklus durch. Dabei wird der SDC-Kopf zu einer Abfallposition verfahren, über eine Mikrodosierpumpe gespült und anschließend mit frischem Elektrolyten befüllt, bevor der nächste Messpunkt angefahren wird.
Hauptmerkmale
- Anwendungsbereite Systemkonfiguration:

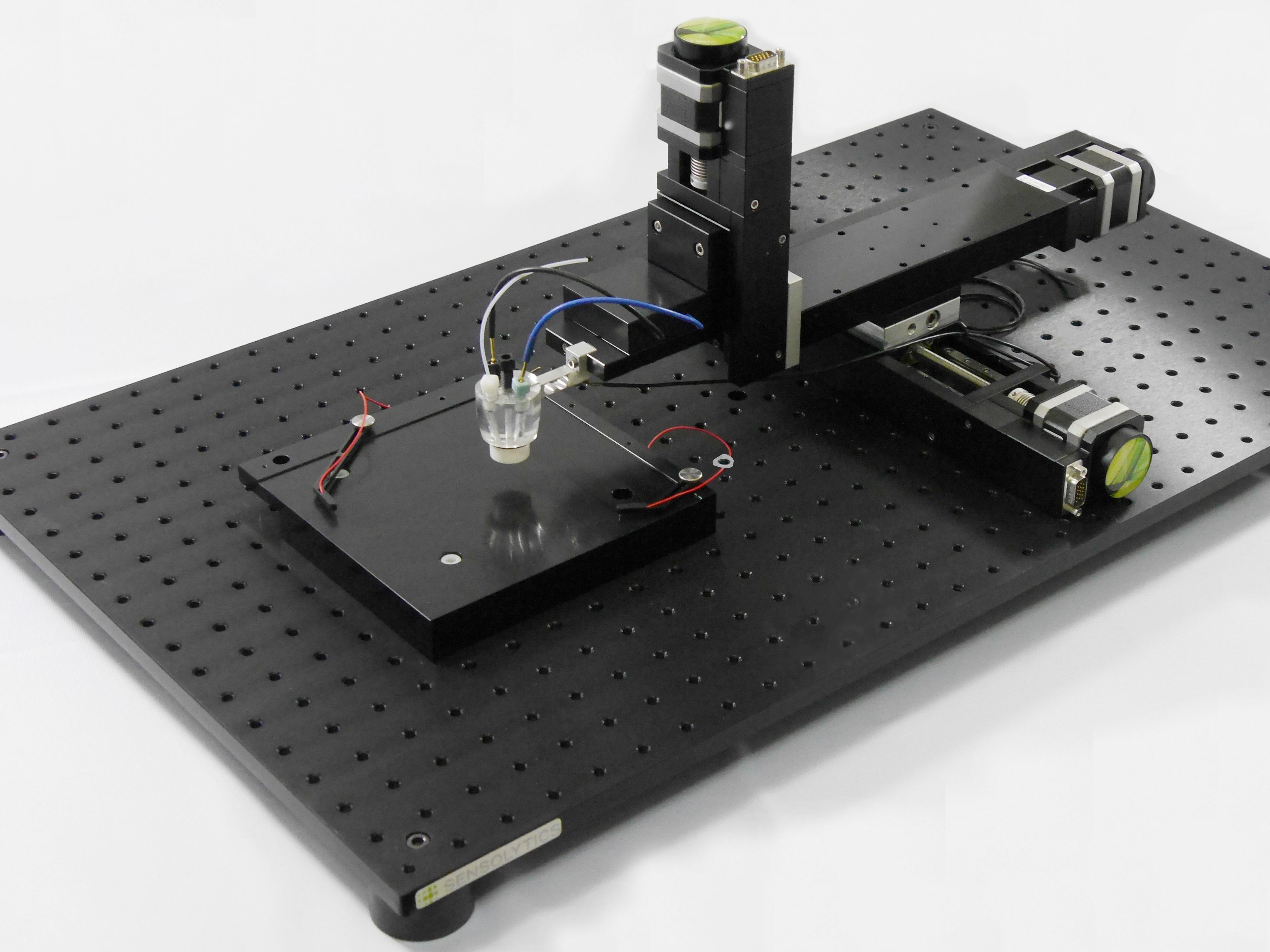

- Vollständiges Positioniersystem: Schrittmotorgesteuerte XYZ-Positioniereinheit mit Verfahrwegen bis 145 × 145 × 50 mm und einer bidirektionalen Wiederholgenauigkeit von < 15 µm für präzise ortsaufgelöste Messungen.
- Kraftgeregelte Rastertropfenzelle: PMMA-basierter SDC-Kopf mit integrierter Referenz- und Gegenelektrode für stabile und reproduzierbare lokale Messungen.

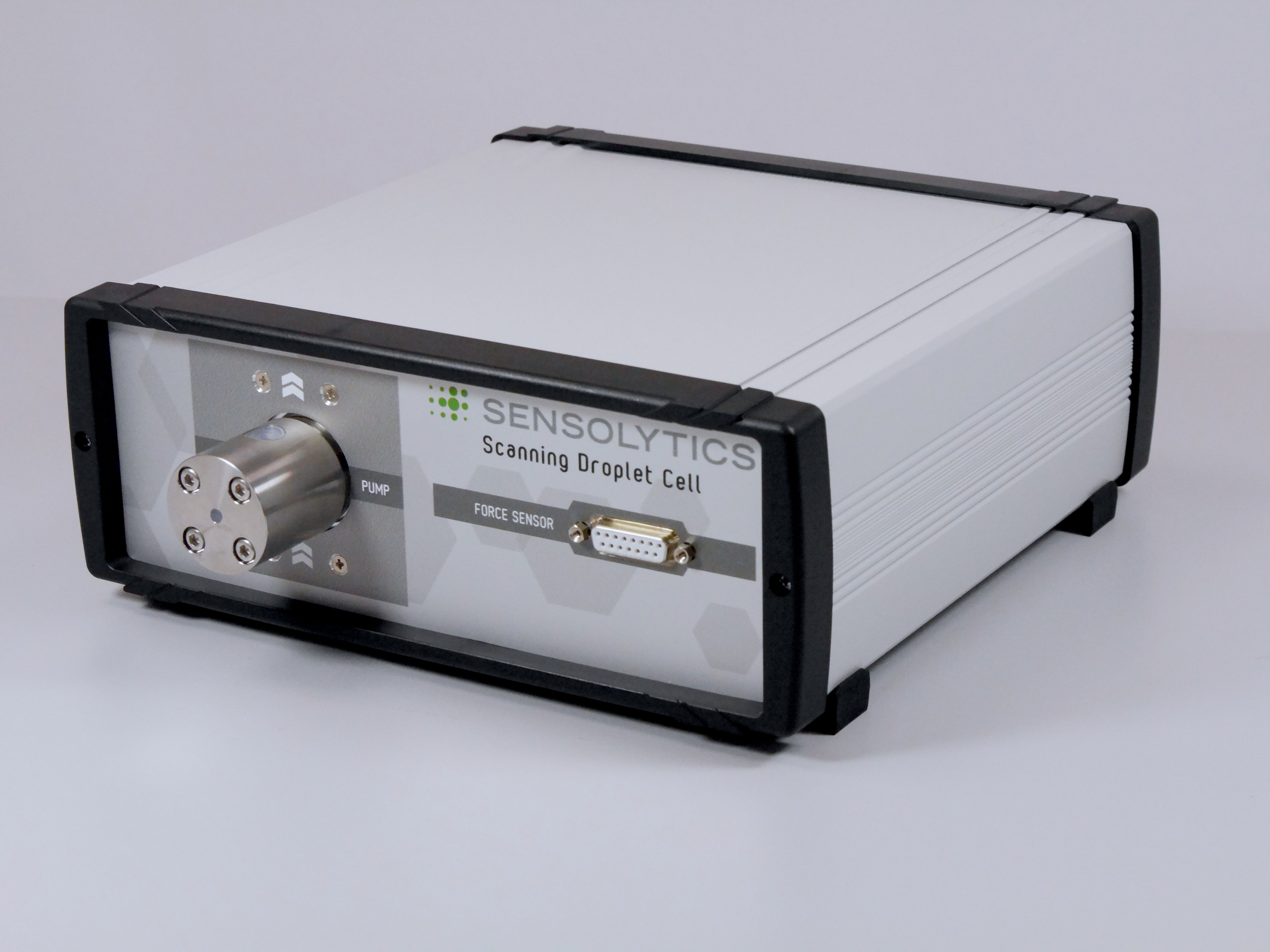

- Automatisches Elektrolytmanagement: Mikrodosierpumpe zur präzisen Elektrolytförderung sowie automatisierte Spül- und Befüllzyklen für reproduzierbare Messbedingungen.
- Messbereite Ausstattung: PTFE-SDC-Spitzen (Ø 0,5 mm), Probenhalter mit elektrischen Kontaktarmen, optionaler Joystick zur schnellen Vorpositionierung sowie vollständig integrierte SDC-Software.
- Automatisierte und reproduzierbare Messungen: Der integrierte Kraftsensor gewährleistet eine konstante Anpresskraft und reproduzierbare Elektrolytkontakt an jedem Messpunkt. Automatische Reinigungs- und Befüllzyklen sorgen auch bei großflächigen Messungen für eine hohe Datenqualität.
- Lokale elektrochemische Methoden: Das Rastertropfenzellsystem ist für den Betrieb mit Metrohm Autolab Potentiostaten ausgelegt und bietet Zugriff auf eine umfassende Bibliothek elektrochemischer Methoden sowie benutzerdefinierter Messabläufe. Unterstützt werden unter anderem Zyklische Voltammetrie, Chronoamperometrie und potentiodynamische Polarisation.
- Modulare Systemarchitektur: Die Basisplattform kann um die Option Photoelektrochemie für lichtgetriebene Untersuchungen sowie das Option Video zur Echtzeit-Ausrichtung der Probe erweitert werden. Darüber hinaus ist sie vollständig mit den Sensolytics SECM-Modulen kompatibel, ohne dass die bestehende Hardware ersetzt werden muss.
Technische Daten
SDC Option Photoelektrochemie
Ermöglicht lokale photoelektrochemische Untersuchungen mit definierter Elektrolytkontaktfläche und integrierter optischer Faserbeleuchtung zur ortsaufgelösten Analyse von lichtgetriebenen elektrochemischen Prozessen.
Erfahren Sie mehr →
Option Video
Das Videomakrosystem ermöglicht eine visuelle Kontrolle der Probenausrichtung und Sondenpositionierung. Es beinhaltet ein manuelles Zoom Objektiv (1: 0,7-4,5) mit monochromer USB CCD Kamera, montiert auf einem frei positionierbaren Stativ für eine Live-Ansicht des Sonden-Proben-Bereichs.
Erfahren Sie mehr →
Sensolytics Base SECM
Vollständiges elektrochemisches Rastermikroskopiesystem (SECM) mit hochauflösender XYZ-Positionierung und intuitiver Softwarelösung für ortsaufgelöste elektrochemische Untersuchungen.
Erfahren Sie mehr →
Pseudo-Referenzelektrode
Das chloridierte Silberdrahtelement ist für die Verwendung in SDC-Körpern mit integrierter Fritte optimiert und bildet so eine Elektrode zweiter Art. Darüber hinaus eignet es sich als Pseudo-Referenzelektrodenelement für unterschiedlichste Anwendungen. Zusätzlich können Referenzelektroden spezifisch auf Ihre Bedürfnisse zugeschnitten werden. Bitte zögern Sie nicht, uns diesbezüglich anzusprechen.
Erfahren Sie mehr →
Platingegenelektrode
Miniaturisierte Platingegenelektrode gefertigt aus einer hochreinen Pt-Drahtwendel. Konzipiert für alle Sensolytics SECM-Messzellen und SDC-Konfigurationen.
Erfahren Sie mehr →
Joystick
Erweitern Sie Ihr Setup mit unserem 3-Achsen Joystick, der für eine bequeme und präzise manuelle Steuerung über lange Arbeitsbereiche während der Vorpositionierungsphase konzipiert wurde.
Erfahren Sie mehr →
SDC-Kopf
Der SDC-Kopf ist das aktive Element innerhalb eines SDC-Systems und arbeitet als miniaturisierte mobile Messzelle für lokale elektrochemische Untersuchungen. Sensolytics bietet eine Auswahl an SDC-Körpern sowie Spitzen an, passend zu unterschiedlichsten Anwendungen.
Erfahren Sie mehr →
Standard-SDC-Probenhalter
Der Standard-SDC-Probenhalter ist für flache Proben konzipiert. Er verfügt über zwei flexible Arme mit elektrischen Kontakten für die Polarisation der Probe und bietet einen integrierten Abfallbehälter für die bequeme Sammlung des Elektrolyten.
Erfahren Sie mehr →
XL-SDC-Probenhalter
Konzipiert für größere Substrate, wird der XL SDC-Probenhalter (175 x 175 x 25 mm) aus PEEK hergestellt, um eine hohe Robustheit und chemische Beständigkeit in aggressiven Umgebungen sicherzustellen. Wie der Standard-Probenhalter verfügt er über zwei flexible Arme mit elektrischen Kontakten und einen integrierten Abfallbehälter.
Erfahren Sie mehr →
Picoplot Dispender
Piezoelektrisches Dispensiersystem zur präzisen Beschichtung mit Tropfen im Picoliterbereich. Erlaubt die Herstellung von Materialbibliotheken, kombinatorischen Proben sowie die kontrollierte Platzierung von Lösungen zur Funktionalisierung.
Erfahren Sie mehr →
Dünnschichtbeschichtungssystem
Dünnschichtbeschichtungssystem zur Herstellung von definierten und gleichmäßigen Beschichtungen. Das Spray Coater System ermöglicht die reproduzierbare Herstellung von funktionellen Schichten, Katalysatoren oder Modelloberflächen für die elektrochemische und materialwissenschaftliche Forschung.
Erfahren Sie mehr →
Faradaykäfige
Unsere Faradaykäfige sind aus robustem, lackiertem Stahl gefertigt und für Sensolytics SECM- und SDC-Systeme optimiert. Neben einer exzellenten Rauschunterdrückung für hochsensitive elektrochemische Experimente, gewährleistet die große Frontöffnung einen bequemen Zugang und eine einfache Handhabung innerhalb des Käfigs.
Erfahren Sie mehr →Sie suchen die passende Systemkonfiguration?
Kontaktieren Sie uns noch heute unverbindlich. Wir freuen uns darauf, mit Ihnen Ihre individuellen Anwendungen, experimentellen Bedingungen und Anforderungen an die Gerätekonfiguration zu besprechen. Gerne unterstützen wir Sie bei der Geräteauswahl und zeigen Möglichkeiten zur kundenspezifischen Anpassung sowie zukünftigen Erweiterungen gemäß Ihren individuellen Anforderungen auf.
Häufige Fragen
Ja. Das Sensolytics Rastertropfenzellsystem verfügt über ein hochpräzises XYZ-Positioniersystem, das vollständig mit der Steuersoftware synchronisiert ist. Dadurch lassen sich automatisierte Raster- oder Linienmessungen an frei definierbaren Messpositionen durchführen. Das System erstellt ortsaufgelöste Karten der elektrochemischen Aktivität, ohne dass ein manuelles Eingreifen erforderlich ist. Für reproduzierbare Messergebnisse führt das System zwischen den einzelnen Messpunkten automatisch einen Reinigungszyklus durch. Dadurch werden Verschleppungen des Elektrolyten minimiert und eine hohe Datenqualität sichergestellt.
Das Sensolytics Rastertropfenzellsystem ist für den Betrieb mit Metrohm Autolab Potentiostaten ausgelegt und bietet Zugriff auf eine umfassende Bibliothek elektrochemischer Messmethoden. Neben Standardverfahren können auch benutzerdefinierte Messabläufe an jedem Messpunkt ausgeführt werden. Zu den unterstützten Methoden gehören unter anderem die Zyklische Voltammetrie, Chronoamperometrie, die Messung des Ruhepotentials (Open Circuit Potential, OCP) sowie potentiodynamische Polarisationsmessungen.
Ja. Das Sensolytics Rastertropfenzellsystem basiert auf einer modularen Systemarchitektur und kann flexibel an unterschiedliche Forschungsanforderungen angepasst werden. Die Basisplattform lässt sich beispielsweise um die Option Photoelektrochemie ↗ für lichtinduzierte Untersuchungen oder das Option Video ↗ zur Echtzeit-Ausrichtung der Probe erweitern. Darüber hinaus ist das System vollständig mit den Sensolytics Modulen für die Rasterelektrochemische Mikroskopie (SECM) kompatibel und ermöglicht so den Aufbau einer vielseitigen Messplattform für ortsaufgelöste elektrochemische Untersuchungen.
Neben den Standarderweiterungen entwickelt Sensolytics auch kundenspezifische Module für besondere experimentelle Anforderungen. Kontaktieren Sie uns gerne, um eine individuelle Lösung für Ihr Labor zu besprechen.
Ja. Das System kann für anspruchsvolle photoelektrochemische Anwendungen konfiguriert werden. Hierzu wird eine optische Faser direkt in den SDC-Kopf integriert, sodass eine präzise lokale Beleuchtung im UV-Vis-Spektralbereich möglich ist (Option Photoelektrochemie ↗).
Mit dem Sensolytics Photoelektrochemie-Set ↗ wird die Beleuchtung vollständig über die SDC-Software gesteuert. Dadurch lassen sich Lichtintensität, Beleuchtungsdauer und Beleuchtungssequenzen flexibel einstellen. Neben kontinuierlicher Beleuchtung werden auch modulierte Beleuchtungsmodi unterstützt, beispielsweise für transiente photoelektrochemische Messungen.
